Интеллектуальный онлайн-чеквейер

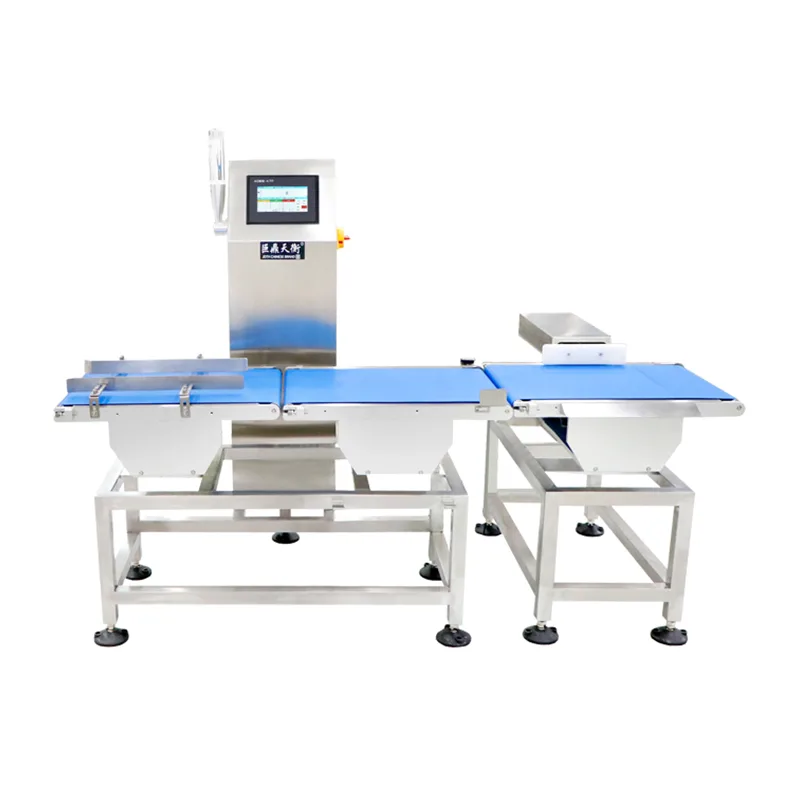

Интеллектуальный онлайн-чеквейер A30 — это высокоскоростная ленточная система контрольного взвешивания, производимая компанией Jiangsu Jutian Weighing Equipment Co., Ltd. Она построена на встроенной платформе управления Linux и предназначена для непрерывного контроля веса в движении на производственных и упаковочных линиях. Система фиксирует показания веса, когда продукты проходят через секцию конвейера, интегрированную в тензодатчики, сравнивает каждое показание с сохраненными параметрами и запускает настраиваемый вывод на основе результата «прошел/не прошел» — и все это без изменения существующей скорости линии или расстояния между продуктами.

Использование встроенной операционной системы Linux обеспечивает многозадачную среду в реальном времени для обработки сигналов веса, управления пользовательским интерфейсом с сенсорным экраном, регистрации данных и связи. Такая архитектура позволяет системе выполнять задачи высокоскоростного контроля, сохраняя при этом гибкость в адаптации протоколов связи, форматов данных и интеграции периферийных устройств.

Архитектура системы и цепочка обработки сигналов

Интеллектуальный онлайн-чеквейер состоит из четырех функциональных секций: подающий конвейер, весовой конвейер, разгрузочный конвейер и блок управления на базе Linux. Сигнальная цепь работает следующим образом:

1. Обнаружение и запуск продукта:Фотоэлектрический датчик, расположенный на переходе от подачи к взвешиванию, определяет переднюю кромку поступающего продукта. Сигнал датчика направляется на цифровой вход контроллера, который инициирует последовательность измерения веса на основе предварительно настроенной задержки и длины продукта.

2. Получение сигнала веса:Весовой конвейер смонтирован на тензодатчике тензодатчика, механически изолированном от приводного двигателя и соседних конвейеров. Аналоговый сигнал веса усиливается, фильтруется и оцифровывается высокоскоростным модулем АЦП контроллера. Частота отбора проб настроена на получение нескольких показаний в течение короткого периода, когда продукт полностью находится в секции взвешивания.

3. Цифровая фильтрация и расчет веса:Система Linux применяет алгоритмы цифровой фильтрации к потоку дискретизированных данных, компенсируя остаточную механическую вибрацию и шум ремня. Стабильное значение веса извлекается и сравнивается в режиме реального времени с целевым весом продукта и пределами допуска, хранящимися в базе данных параметров.

4. Решение и результат:Система классифицирует продукт как «пройденный» или «неудачный» на основании результата сравнения. В случае сбоя настраиваемые выходные сигналы могут активировать звуковой сигнал, визуальный индикатор, остановку конвейера или механизм отбраковки. Решение исполняется в течение времени прохождения продукта через участок разгрузки.

5. Запись данных:Каждое событие проверки, включая временную метку, идентификатор продукта, измеренный вес и статус «пройден/не пройден», записывается во внутреннюю память и доступно для экспорта на USB-накопитель в формате CSV.

Основные технические параметры

Примечание по точности:Достижимая точность зависит от веса, размеров продукта, скорости конвейера и устойчивости окружающей среды. Технические характеристики проверяются в контролируемых заводских условиях на репрезентативных образцах и подтверждаются во время ввода в эксплуатацию на месте.

Компания Jiangsu Jutian Weighing Equipment Co., Ltd. имеет более чем 20-летний опыт работы в сфере весоизмерительного оборудования и автоматизированных систем. Компания имеет сертификат ISO9001, сертификацию продукции CE, 68 национальных патентов и 20 авторских прав на программное обеспечение. Производство осуществляется на двух предприятиях в соответствии со стандартизированными процедурами качества, а разработку системы возглавляет центр исследований и разработок 919.

Возможности встроенной системы Linux и программного обеспечения

Выбор встроенной платформы Linux обеспечивает несколько функциональных характеристик, важных для промышленных приложений контрольного взвешивания. Ядро реального времени обрабатывает получение сигнала веса и выдачу решения с детерминированной синхронизацией, гарантируя, что сигнал «годен/не годен» генерируется в течение транзитного окна продукта. Многозадачная архитектура позволяет использовать пользовательский интерфейс с сенсорным экраном, регистрацию данных и сетевую связь, не прерывая цикл проверки.

Пользовательский интерфейс поддерживает отображение на китайском и английском языках, а настройка параметров доступна через страницы структурированного меню. Многоуровневые права доступа пользователей ограничивают доступ к критически важным настройкам, таким как пределы допуска и параметры калибровки, только авторизованному персоналу. Обновления программного обеспечения можно применять через USB или сетевое соединение, что позволяет выполнять обновления на месте без модификации оборудования.

Коммуникационный стек системы поддерживает стандартные последовательные протоколы и протоколы Ethernet. Формат вывода данных, интервал передачи и метод установления связи настраиваются в соответствии с требованиями хост-систем, таких как MES, SCADA или серверы сбора данных предприятия. Для приложений, требующих интеграции с механизмами отбраковки, выход ввода-вывода можно настроить для управления пневматическими клапанами, реле или стеками индикаторов.

Типичные сценарии проверки

FAQ (часто задаваемые вопросы)

Какое преимущество имеет встроенная система Linux перед стандартным микроконтроллером?
Платформа Linux предлагает возможности многозадачности и стандартизированную программную среду. Это позволяет одновременно выполнять процедуры проверки, обновления сенсорного дисплея, регистрацию данных и сетевую связь без конфликтов времени. Он также упрощает настройку протокола и поддерживает стандартные сетевые инструменты для интеграции с ИТ-системами предприятия.

Как калибруется чеквейер и как часто требуется повторная калибровка?
Калибровка выполняется с использованием сертифицированных тестовых гирь с помощью управляемой одноточечной процедуры на сенсорном экране. Частота повторной калибровки зависит от операционной среды и системы качества предприятия: в регулируемых отраслях распространена ежедневная или посменная проверка. Система позволяет выполнить калибровку без разборки.

Может ли система взаимодействовать с нашим существующим MES или сервером базы данных?
Стандартный интерфейс Ethernet поддерживает связь TCP/IP. Формат данных и протокол передачи могут быть адаптированы во время ввода в эксплуатацию в соответствии с требованиями принимающей системы. Для нестандартной интеграции команда инженеров может предоставить документацию по протоколу или соответствующим образом настроить вывод данных.

От чего зависит максимальная производительность чеквейера?
Пропускная способность определяется длиной продукта, скоростью конвейера и минимальным временем, необходимым для стабилизации сигнала веса. Для более длинных продуктов или требований более высокой точности обычно требуются более низкие скорости или большие секции взвешивания. Оценки пропускной способности предоставляются во время инженерной проверки на основе образцов продукции клиента и ожидаемой скорости.

Как механизмы отбраковки интегрированы с чеквейером?
Контроллер имеет цифровые выходы ввода-вывода, которые можно настроить для управления пневматическими толкателями, нагнетательными форсунками или отводными заслонками. Время вывода синхронизируется с отслеживаемым положением продукта. Конкретный механизм и его интеграция определяются во время конфигурации системы на основе характеристик продукта и схемы линии.
