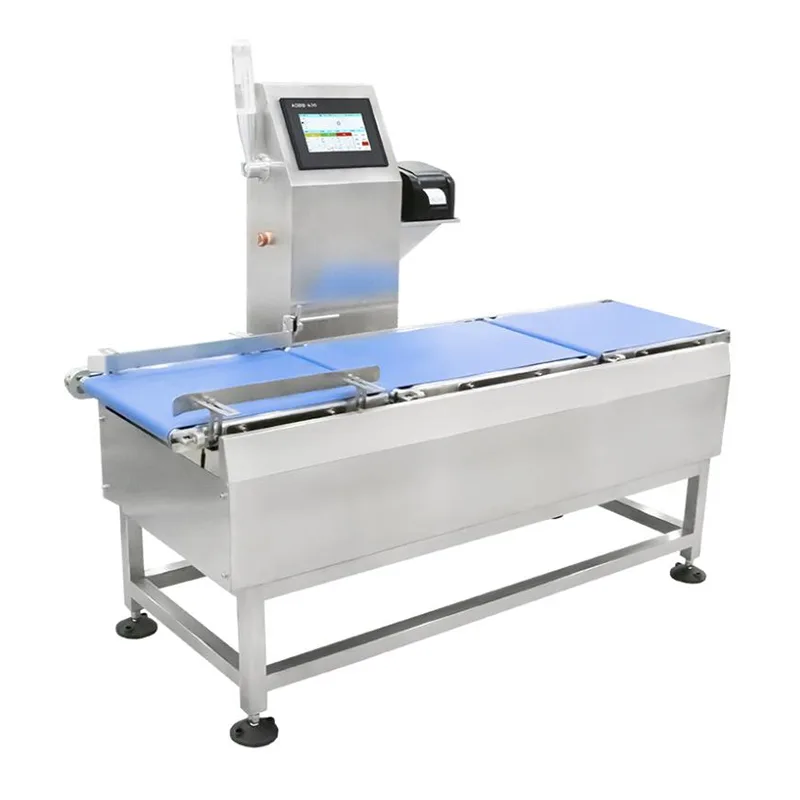

Интеллектуальный высокоскоростной чеквейер

Интеллектуальный высокоскоростной чеквейер — это компактная линейная система взвешивания, разработанная компанией Jiangsu Jutian Weighing Equipment Co., Ltd. для динамического контроля веса небольших, легких упакованных продуктов. Он предназначен для работы с высокой производительностью на производственных линиях, где вес отдельных продуктов варьируется от нескольких граммов до нескольких килограммов и где необходимо выявлять и удалять предметы, выходящие за пределы допуска, без прерывания производственного цикла.

Оборудование фиксирует показания веса во время транспортировки по конвейеру, обрабатывает каждое измерение с помощью цифровой цепочки фильтрации и запускает пневматический или механический механизм отбраковки несоответствующих товаров. Все события взвешивания имеют временные метки и протоколируются для возможности отслеживания.

Технические характеристики

Примечания к производительности:На точность и производительность влияют размеры продукта, упаковочный материал и стабильность линии. Приведенные выше характеристики основаны на контролируемых заводских испытаниях на типичных продуктах. Ввод в эксплуатацию на месте подтверждает фактическую производительность в производственных условиях.

Компания Jiangsu Jutian Weighing Equipment Co., Ltd. сертифицирована по стандарту ISO9001. Центр исследований и разработок компании 919 разработал 68 национальных патентов и 20 авторских прав на программное обеспечение, относящееся к весоизмерительным приборам, динамическим алгоритмам и автоматизированным системам контрольного взвешивания. Продукция сертифицирована CE и производится на двух производственных предприятиях.

Архитектура системы и ключевые компоненты

Чеквейер состоит из трех интегрированных секций: подающего конвейера, зоны взвешивания и выдачи со станцией отбраковки. Подающий конвейер распределяет и ускоряет продукты до стабильной скорости перед тем, как они попадают в зону взвешивания. Весовой конвейер установлен на тензодатчике, механически изолированном от приводных секций. Фотоэлектрический датчик обнаруживает попадание продукта и запускает процедуру определения веса. После взвешивания продукция поступает на разгрузку, где пневматический толкатель отводит несоответствующие товары в контейнер для отбраковки или на отдельный конвейер. Время срабатывания толкателя синхронизируется с учетом отслеживаемого положения продукта, чтобы обеспечить точный выброс.

Тензодатчики выбираются в соответствии с целевым диапазоном веса и требованиями к разрешению. Контроллер с сенсорным экраном сохраняет параметры продукта — целевой вес, верхний/нижний пределы, скорость конвейера и задержку бракования — и отображает в реальном времени производственную статистику, включая скорость прохождения, количество брака и гистограмму распределения веса.

Обработка и передача данных в реальном времени

Сигналы веса собираются на высокой частоте и обрабатываются алгоритмом цифровой фильтрации, который компенсирует механическую вибрацию и шум ремня. Обработанное значение веса сравнивается с сохраненными пределами допуска. Решение системы (годен/не годен) и измеренный вес передаются на контроллер разгрузки для выполнения сортировки.

Все записи веса имеют временную метку и могут быть экспортированы через USB в формате CSV. Коммуникационные интерфейсы (Ethernet, RS232, RS485) поддерживают интеграцию данных с платформами MES, SCADA или ERP. Систему можно настроить для непрерывного вывода данных, по требованию или после каждого цикла проверки в зависимости от требований хост-системы.

Калибровка и текущее обслуживание

Калибровка выполняется через интерфейс сенсорного экрана с использованием сертифицированных тестовых гирь. Доступны как одноточечные, так и многоточечные процедуры калибровки. Управляемая процедура сводит к минимуму ошибки оператора и не требует разборки.

График планового технического обслуживания:
Ежедневно:Очистите платформу весов и поверхность конвейерной ленты; проверьте соединения кабеля датчика.
Еженедельно:Проверить натяжение и выравнивание конвейерной ленты; проверить давление в пневмосистеме (0,6–0,8 МПа) и работу привода.
Ежемесячно:Выполните проверку точности с помощью сертифицированных гирь; осмотр и смазка подшипников конвейера.
Устранение распространенных проблем:Смещение веса может указывать на перегрузку датчика или повреждение тензодатчика; отказ отбраковки часто связан с падением давления воздуха или смещением толкателя. Запасные части к элементам частого износа (ремни, фильтры, датчики) хранятся на складе для оперативной замены.

Типичные продукты и сценарии проверки

FAQ (часто задаваемые вопросы)

Каков минимальный вес продукта, который система может надежно проверить?
Указанный диапазон взвешивания начинается с 5 г. Надежный динамический контроль очень легких продуктов зависит от формы продукта, центра тяжести и скорости конвейера. Продукты с массой менее 5 г могут оцениваться в индивидуальном порядке во время инженерной экспертизы.

Как пневматический механизм отбраковки обеспечивает точное удаление, не повреждая соседние продукты?
Время отбраковки зависит от скорости конвейера и отслеживания положения продукта с помощью фотоэлектрического датчика. Контроллер рассчитывает точный момент, когда несоответствующий продукт достигает толкателя, и активирует пневматический цилиндр на определенный ход. Расстояние между продуктами должно быть достаточным, чтобы толкатель мог втянуться до прибытия следующего продукта. Минимальное расстояние определяется во время конфигурации системы.

Как поддерживается точность при высокой пропускной способности?
Алгоритмы цифровой фильтрации извлекают стабильное значение веса из короткого окна измерения, доступного на высокой скорости. Механическая изоляция весового конвейера снижает передачу вибрации. Для очень высокоскоростных приложений компромисс между пропускной способностью и точностью обсуждается во время спецификации системы, а достижимая точность подтверждается посредством динамических испытаний на образцах продукции клиентов.

Может ли чеквейер обрабатывать продукты, дно которых не является жестко плоским?
Продукты с неровным или гибким основанием могут иметь повышенное колебание веса во время динамического взвешивания. Для стабилизации товаров во время транспортировки можно использовать специальные материалы для ремней, направляющие или специальные держатели. Образцы продукции обычно тестируются на этапе проектирования, чтобы определить, требуются ли дополнительные крепления.

Какова процедура переключения между различными продуктами?
Параметры продукта — заданный вес, пределы допуска, скорость конвейера и настройки отклонения — сохраняются в виде именованных предустановок на контроллере с сенсорным экраном. Оператор выбирает в меню нужный товар, и все параметры загружаются автоматически. Для изделий одного размера и весовой категории не требуется никаких механических регулировок. После замены рекомендуется проверить калибровку с помощью эталонной гири.
