Приводные роликовые весы для кодирования

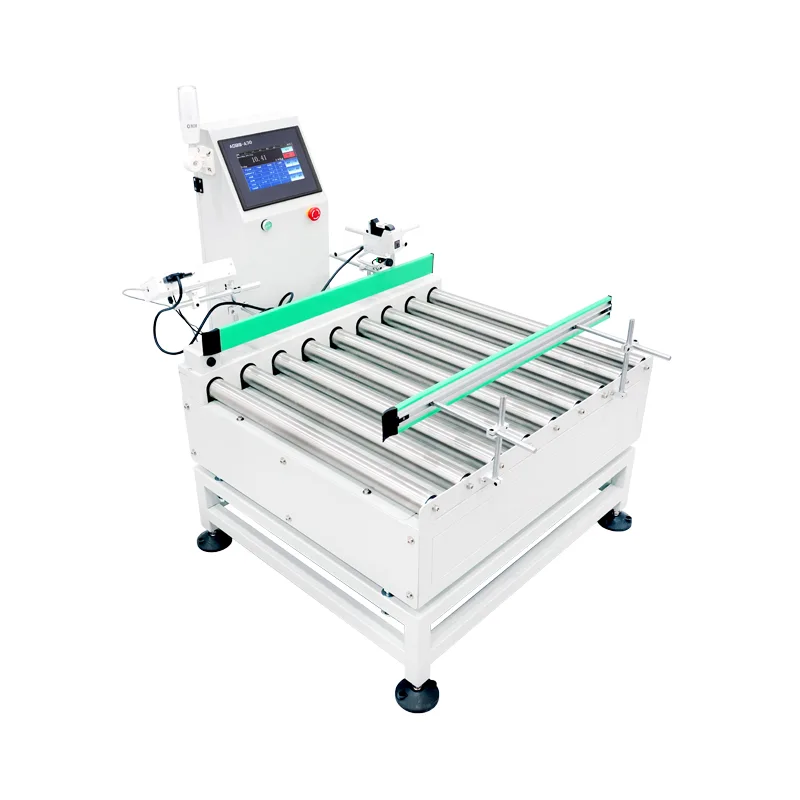

Весы с приводным роликовым кодированием (модель JDT-GT-A30) — это динамическая система контрольного взвешивания и маркировки, производимая компанией Jiangsu Jutian Weighing Equipment Co., Ltd. Она сочетает в себе приводной роликовый конвейер, взвешивание в движении, автоматическое кодирование и запись данных в реальном времени в одном интегрированном блоке. Оборудование предназначено для автоматизированных производственных линий, где в рамках рабочего процесса контроля качества требуется линейная проверка веса и отслеживание продукции.

Типичное развертывание происходит в точках конечного контроля, где продукты, выходящие из станции наполнения или упаковки, должны быть взвешены, маркированы данными о партии или весе и зарегистрированы в заводской цифровой системе учета перед укладкой на поддоны или отправкой. Роликовая система с приводом синхронизируется со скоростью верхнего конвейера, устраняя необходимость ручной передачи продукта между операциями взвешивания и кодирования.

Основные технические параметры

Примечание по точности:Точность обнаружения зависит от веса, размеров, устойчивости транспортировки и условий окружающей среды измеряемого продукта. Заявленные показатели точности достижимы в условиях контролируемой заводской калибровки с использованием репрезентативных образцов продукции. Фактическая производительность на месте проверяется во время ввода в эксплуатацию.

Компания Jiangsu Jutian Weighing Equipment Co., Ltd. сертифицирована по стандарту ISO9001. Весы для кодирования с приводными роликами сертифицированы CE. Компания владеет 68 национальными патентами и 20 авторскими правами на программное обеспечение, занимается исследованиями и разработками в Центре исследований и разработок 919 и производит продукцию на двух производственных предприятиях в Куньшане и Чжэцзяне.

Разработка и производственный процесс

1. Анализ требований и инженерный анализ:Для стандартных конфигураций указанные выше технические параметры применяются напрямую. При нестандартной настройке наша команда инженеров оценивает размеры продукта, требуемую пропускную способность, характеристики интерфейса кодирования и существующие точки интеграции линии, прежде чем утверждать окончательную конструкцию оборудования.

2. Механическая сборка:Рамы роликов изготавливаются из углеродистой стали с поверхностной обработкой или из нержавеющей стали 304 для сред, подверженных коррозии. Приводные двигатели выбираются в соответствии с указанной грузоподъемностью и скоростью конвейера. Тензодатчики установлены под секцией взвешивания с механической изоляцией от привода конвейера для предотвращения вибрационных помех.

3. Электрическая интеграция и конфигурация программного обеспечения:Контроллер с сенсорным экраном серии 919 запрограммирован с необходимыми параметрами взвешивания, протоколами связи и драйверами интерфейса кодирования. Соединения принтера или струйного кодера настроены и проверены на синхронизацию данных.

4. Калибровка и динамические испытания:Каждая единица проходит статическую калибровку с сертифицированными весами, за которыми следуют динамические испытания с использованием репрезентативных образцов продукции при указанной скорости конвейера. Логика сигнализации выхода за пределы допуска и последовательность остановки/запуска конвейера проверяются в течение нескольких циклов.

5. Проверка старения и стабильности:Вся система работает непрерывно не менее 48 часов для подтверждения электронной стабильности, механической центровки и надежности программного обеспечения при длительной работе.

6. Предотгрузочная проверка:Перед упаковкой и отправкой заполняется документированный контрольный список, охватывающий точность взвешивания, функциональность кодирования, защитные блокировки и соответствие электрическим требованиям.

Операционный рабочий процесс

Продукты поступают в секцию взвешивания через приводные ролики, синхронизированные с входным конвейером. Датчик веса фиксирует данные о весе в движении; Контроллер сравнивает измеренное значение с предварительно установленными верхним и нижним пределами. Продукты в пределах допустимого диапазона поступают на станцию ​​кодирования, где наносится код партии, значение веса или временная метка. Продукты, выходящие за пределы допуска, вызывают остановку конвейера или сигнал тревоги в соответствии с настроенным режимом работы. Все записи взвешивания и кодирования хранятся локально и могут быть переданы в хост-систему через сконфигурированный интерфейс связи.

Экспорт данных поддерживает формат CSV для анализа электронных таблиц и прямой вставки в базу данных через API или адаптацию протокола. Контроллер может хранить несколько предустановок продукта, что позволяет быстро переключаться между различными артикулами без повторной калибровки.

Когда следует выбирать весы для кодирования с приводными роликами

Автоматизированные линии с непрерывным потоком:В отличие от станций контрольного взвешивания с ручным управлением или без привода, приводные ролики поддерживают скорость продукта и ритм линии, что делает это оборудование подходящим для производственных линий, где требуется постоянная производительность, а ручное взвешивание может стать узким местом.

Требования к встроенной отслеживаемости:В таких отраслях, как пищевая, фармацевтическая или автомобильная промышленность, нормативные требования или требования клиентов часто требуют, чтобы каждый продукт или партия имели поддающуюся проверке запись о весе, связанную с датой производства, сменой или номером линии. Это оборудование объединяет взвешивание и кодирование в один отслеживаемый этап.

Интеграция с заводскими цифровыми системами:Коммуникационные интерфейсы поддерживают обмен данными с платформами MES и ERP, позволяя передавать данные о весе в информационные панели качества, производственные отчеты или рабочие процессы выпуска партий без ручной расшифровки.

Проверенные сценарии применения

FAQ (часто задаваемые вопросы)

Как функция кодирования интегрирована с системой взвешивания?
Контроллер сенсорного экрана передает полученное значение веса, временную метку и заданную информацию о партии на подключенное устройство кодирования (струйный принтер, термотрансферный принтер или аппликатор этикеток) через настроенный интерфейс связи. Сигнал триггера кодирования синхронизируется с датчиком положения конвейера, чтобы обеспечить точное размещение на продукте.

Может ли оборудование обрабатывать на одной линии продукцию разных размеров?
Ширина роликов и скорость конвейера рассчитываются с учетом наибольшего продукта в указанном диапазоне. Для линий, обрабатывающих продукцию нескольких размеров, в контроллере можно сохранить предустановленные настройки переключения, что позволяет операторам переключаться между конфигурациями продукции без механической регулировки. Направляющие для конкретного продукта доступны в качестве дополнительных аксессуаров.

Что определяет точность взвешивания приводной роликовой системы?
На точность влияют вес, размер продукта, скорость во время взвешивания, вибрация от соседнего оборудования и условия окружающей среды, такие как поток воздуха. Указанные характеристики точности основаны на контролируемых испытаниях с репрезентативными продуктами. Проверка на месте во время ввода в эксплуатацию позволяет установить фактическую производительность в реальных производственных условиях.

Какие протоколы связи поддерживаются для интеграции MES/ERP?
Стандартные конфигурации включают RS232, RS485 и Ethernet. Адаптация протокола для конкретных систем MES или ERP осуществляется на этапе инженерной проверки. Общие форматы интеграции включают Modbus TCP/RTU, сокет TCP/IP и прямую запись в базу данных через предоставленный программный интерфейс.

Как осуществляется послепродажная поддержка оборудования, изготовленного по индивидуальному заказу?
Техническая документация, включая схемы подключения, руководства по настройке параметров и спецификации протоколов связи, поставляется с каждым устройством. Для решения проблем, связанных с программным обеспечением, доступна удаленная диагностическая поддержка. Для механических и электрических компонентов имеются запасные части для стандартных конфигураций, а процедуры замены описаны в руководстве по техническому обслуживанию.
