Интеллектуальные роликовые конвейерные весы без привода из нержавеющей стали

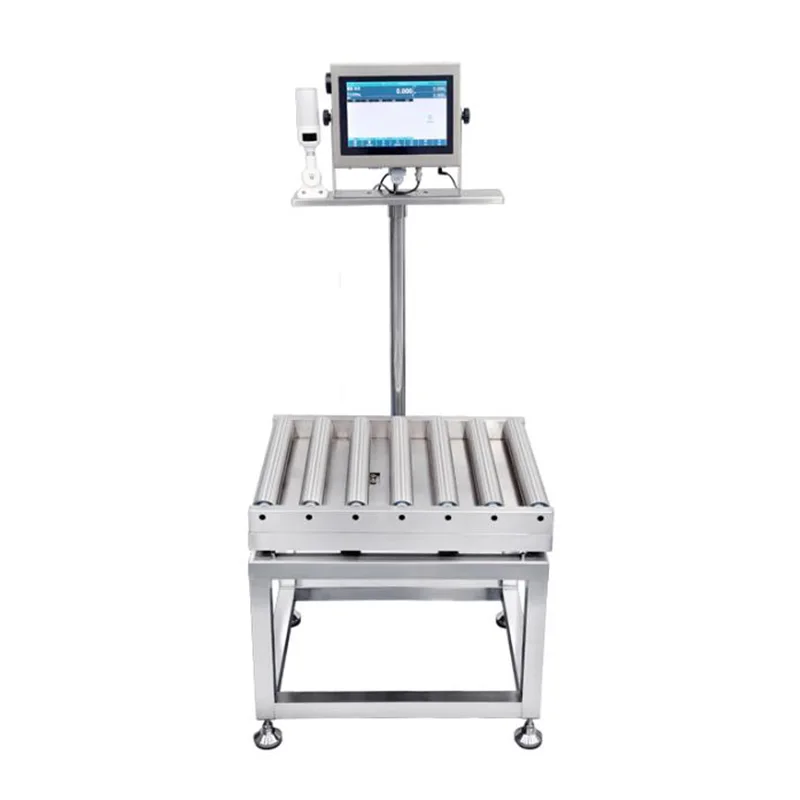

Интеллектуальные роликовые конвейерные весы без привода из нержавеющей стали представляют собой статическую платформу для взвешивания, производимую компанией Jiangsu Jutian Weighing Equipment Co., Ltd. Они предназначены для рабочих станций, на которых товары необходимо взвешивать во время ручной или гравитационной транспортировки, например, на приемных доках, в пунктах предотгрузочной проверки, на станциях с материалами производственной линии и в зонах складских запасов. Оборудование сочетает в себе роликовую платформу из нержавеющей стали 304, структурно интегрированный блок тензодатчиков и цифровой индикатор взвешивания в одном блоке.

Товары укладываются на поверхность роликов вручную или через соседнюю секцию конвейера. Ролики позволяют размещать или перемещать предмет по платформе весов без его подъема. Датчики веса измеряют статический вес, когда предмет находится в состоянии покоя, а индикатор отображает, записывает или передает показания. Для роликового механизма не используется внешний привод, что устраняет необходимость в приводных ремнях, контроллерах двигателей и соответствующих электрических компонентах на станции взвешивания.

Технические характеристики (настраиваемые)

Примечания по конфигурации:Грузоподъемность, размеры платформы, диаметр роликов и расстояние между роликами указываются при заказе в соответствии с предполагаемым диапазоном размеров продукта и рабочим процессом. Значение деления согласуется с выбранной емкостью, чтобы обеспечить соответствующее разрешение измерения для приложения.

Компания Jiangsu Jutian Weighing Equipment Co., Ltd. работает в соответствии с системой управления качеством, сертифицированной по стандарту ISO9001, а ее продукция сертифицирована CE. Компания владеет 68 национальными патентами и 20 авторскими правами на программное обеспечение, разработанными в ее 919 центрах исследований и разработок. Производство осуществляется на двух производственных объектах со стандартизированными процедурами контроля качества, включая проверку материалов, сварку и сборку, калибровку датчиков нагрузки и окончательные функциональные испытания.

Выбор материала и структурное проектирование

Каркас и роликовые узлы интеллектуальных роликовых конвейерных весов без привода изготовлены полностью из нержавеющей стали и изготовлены из нержавеющей стали 304. Этот выбор материала отвечает нескольким эксплуатационным требованиям, типичным для промышленных систем взвешивания. Нержавеющая сталь 304 обеспечивает присущую коррозионную стойкость, что делает оборудование подходящим для объектов, где весы могут подвергаться воздействию влаги, чистящих средств или умеренно агрессивных сред, например, на предприятиях пищевой промышленности, фармацевтических производствах, химических складах и холодильных складах.

Полностью закрытая конструкция предотвращает попадание пыли, мусора и жидкости в отсек тензодатчиков. Тензодатчики расположены под роликовой платформой в механически защищенной конфигурации. Сварные соединения на раме являются непрерывными и отшлифованы, чтобы исключить щели, в которых могут скапливаться загрязнения, что соответствует гигиеническим требованиям в регулируемых отраслях.

Роликовая платформа предназначена для поддержки грузов различной жесткости основания. Диаметр и расстояние между роликами можно настроить таким образом, чтобы обеспечить минимальную площадь упаковки или поддона в данном приложении. Для продуктов с неровным основанием или гибкой упаковкой более близкое расстояние между роликами обеспечивает более равномерную поддержку и уменьшает отклонения в измерениях, вызванные распределением нагрузки.

Работа с гравитационной подачей и конструкция, не требующая особого обслуживания

Роликовый механизм без привода перемещает товары по платформе весов за счет силы тяжести или ручной силы. Когда роликовая платформа установлена ​​с небольшим наклоном или когда товары толкаются вручную, ролики свободно вращаются на герметичных подшипниках, позволяя предметам скользить в положение для взвешивания и выходить после измерения. Такая конструкция устраняет необходимость в приводных двигателях, ремнях, цепях или контроллерах двигателей на станции взвешивания.

Отсутствие приводных компонентов с приводом снижает ряд эксплуатационных соображений. Потребление энергии на станции взвешивания ограничено цифровым индикатором. Плановое техническое обслуживание ограничивается периодической проверкой роликовых подшипников, очисткой платформы и проверкой калибровки. В нем нет приводных ремней, которые нужно натягивать или заменять, нет щеток двигателя, которые нужно изнашивать, а также нет электрических компонентов в узле роликов, которые можно было бы защитить от промывки или воздействия пыли.

Функции индикатора и связь

Цветной сенсорный индикатор обеспечивает стандартные функции взвешивания, включая установку нуля, тарирование, преобразование единиц измерения (кг/г/фунты) и накопление веса. Встроенная функция сигнализации поддерживает настраиваемые верхние и нижние пределы веса, при этом визуальные и звуковые оповещения активируются, когда измеренный вес выходит за пределы допустимого диапазона. Этот режим контрольного взвешивания позволяет использовать весы в качестве станции ручного контроля качества без дополнительного оборудования.

Емкость хранилища данных в 10 000 или более записей поддерживает отслеживание партий и сверку запасов. Сохраненные записи можно экспортировать через USB в формате CSV для анализа или документирования. Дополнительные интерфейсы связи (RS232, Wi-Fi, Ethernet) обеспечивают передачу данных в реальном времени на подключенный ПК, ПЛК или хост-систему. Конфигурация протокола выполняется во время настройки системы в соответствии с принимающей платформой.

Типичные места развертывания

FAQ (часто задаваемые вопросы)

Почему для рамки весов следует выбирать нержавеющую сталь 304, а не углеродистую сталь?
Нержавеющая сталь 304 обеспечивает коррозионную стойкость без необходимости использования краски или покрытия, которые со временем могут отколоться или ухудшиться. В пищевой, фармацевтической, химической промышленности или в средах с высокой влажностью на окрашенной углеродистой стали может образовываться ржавчина в местах царапин или сварных швов. Нержавеющая сталь 304 совместима со стандартными процедурами очистки и дезинфекции, используемыми в регулируемых отраслях.

Как работает роликовый механизм без двигателя?
Ролики установлены на герметичных подшипниках и свободно вращаются. Товары перемещаются по платформе с помощью ручного толкания или путем установки весов с небольшим наклоном, чтобы товары продвигались под действием силы тяжести. Эта конструкция подходит для ручных рабочих станций, в конце механизированной конвейерной линии, где инерция переносит предметы на весы, или вспомогательных контрольных точках, где механизированная транспортировка не требуется.

Как влияет на точность взвешивание предметов, которые не являются строго плоскими?
Предметы с неровным или гибким основанием следует поддерживать на нескольких роликах. Расстояние между роликами можно уменьшить во время настройки, чтобы обеспечить более равномерную поддержку. Для таких продуктов, как мешки для больших грузов, бочки или грузы на поддонах с жестким основанием, обычно достаточно стандартного расстояния между роликами. Блок тензодатчиков предназначен для суммирования общей нагрузки независимо от ее распределения по платформе.

Можно ли интегрировать весы с существующей системой управления складом?
Да. Дополнительные интерфейсы связи, включая RS232, USB, Wi-Fi и Ethernet, поддерживают вывод данных в подключенные системы. Данные о весе, временные метки и записи транзакций могут передаваться в режиме реального времени или экспортироваться в пакетном режиме. Конкретный формат данных и протокол связи настраиваются во время установки в соответствии с требованиями хост-системы.

Какое обслуживание требуется для неприводной роликовой системы?
Периодическая проверка роликовых подшипников на свободное вращение, очистка поверхности роликов и платформы весов, а также проверка калибровки с помощью сертифицированных испытательных гирь составляют основные задачи технического обслуживания. Герметичная конструкция подшипника не требует регулярной смазки при нормальных условиях эксплуатации. Поверхность нержавеющей стали можно очищать стандартными промышленными чистящими средствами, совместимыми с нержавеющей сталью.
