Электронные платформенные весы со встроенной функцией печати этикеток

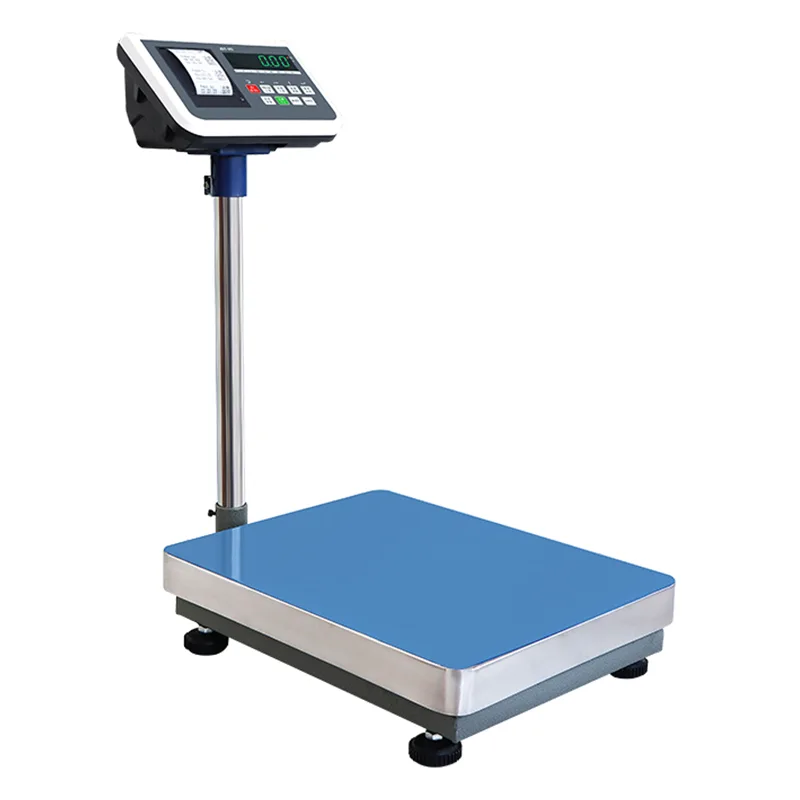

Электронные платформенные весы со встроенной функцией печати этикеток (серия JDT-JT-H8) — это стационарная рабочая станция для взвешивания и печати, производимая компанией Jiangsu Jutian Weighing Equipment Co., Ltd. Она сочетает в себе жесткую сварную стальную платформу, тензодатчики, цифровой светодиодный индикатор и встроенный термопринтер в одном устройстве. Оборудование предназначено для рабочих станций, на которых товары взвешиваются, и распечатанная запись, такая как весовая квитанция, отгрузочная этикетка или квитанция о проверке, должна быть создана непосредственно в точке измерения.

В отличие от чеквейеров, которые работают на движущихся производственных линиях, платформенные весы серии H8 измеряют статический вес после того, как товар помещен на чашку, и показания стабилизируются. Печать запускается оператором вручную или автоматически при стабилизации веса, в зависимости от настроенного режима. Оборудование подходит для приемных доков, отгрузочных площадок, контрольно-пропускных пунктов производственных цехов и станций отбора проб качества.

Технические характеристики модели

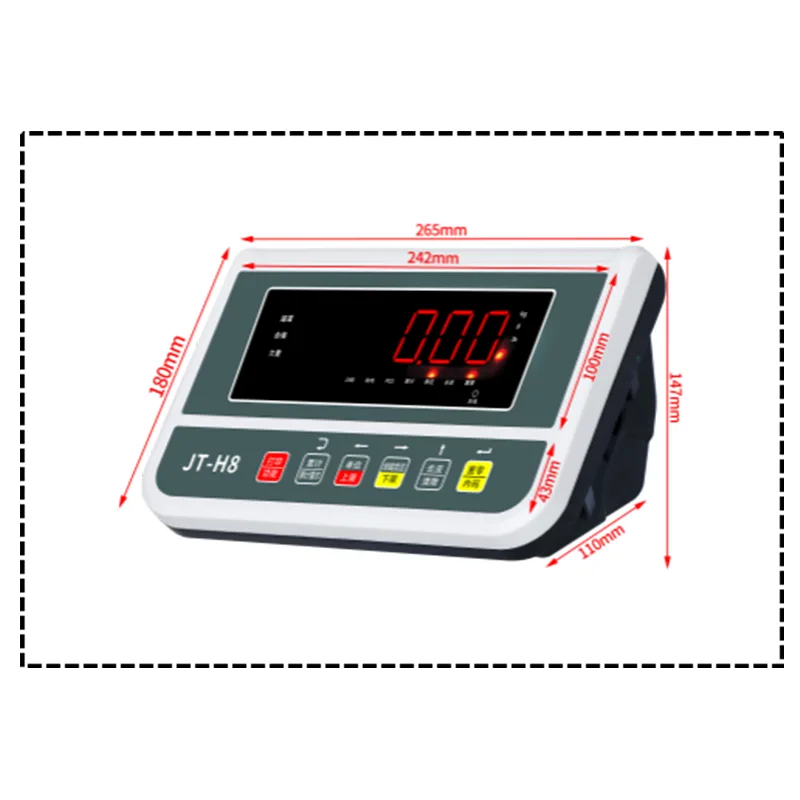

Общие характеристики:Дисплей: цифровой светодиодный трубчатый дисплей высотой 32 мм; Единицы измерения: кг/г/фунт (свободно переключаемые); Корпус индикатора: корпус из АБС-пластика с 6 механическими клавишами; Источник питания: 220 В переменного тока со встроенной аккумуляторной батареей 6 В, 4 А (двойного назначения переменного/постоянного тока); Основные функции: сброс нуля, тара, вес брутто/нетто, накопление, встроенная сигнализация, память веса, режим энергосбережения; Дополнительная связь: RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi, 4G IoT, USB-накопитель, релейный выход, выход ввода-вывода 5 В, аналоговый выход 4–20 мА; Дополнительные аксессуары: трехцветная сигнальная лампа, внешний принтер, большой дисплей, сканер штрих-кода. Размеры и материалы платформы настраиваются.

Jiangsu Jutian Weighing Equipment Co., Ltd. уже более 20 лет специализируется на весоизмерительном оборудовании, имеет сертификат управления качеством ISO9001 и сертификат CE продукции. Центр исследований и разработок компании 919 разработал 68 национальных патентов и 20 авторских прав на программное обеспечение. Производство осуществляется на двух предприятиях со стандартизированными процедурами, включая сварку стальной рамы, калибровку датчиков нагрузки и окончательные функциональные испытания. Поддерживаются нестандартные размеры платформы, материалы рамы и конфигурации программного обеспечения.

Конструкция платформы и интеграция датчиков силы

Каркас платформы весов изготовлен из секций углеродистой стали, собранных методом непрерывной сварки по всем стыкам конструкции. После сварки рама подвергается подготовке поверхности и покрытию закаленной эмалью для защиты от коррозии в промышленных помещениях. Чашка весов изготовлена ​​из нержавеющей стали, что обеспечивает прочную и легко очищаемую поверхность при непосредственном контакте с взвешиваемыми предметами.

Для объектов с особыми экологическими требованиями во время заказа можно указать альтернативные материалы каркаса. Конструкция рамы из нержавеющей стали 304 доступна для использования в моечных помещениях, зонах пищевой промышленности или в местах с высокой влажностью. Для химической обработки или применения в морской атмосфере можно выбрать нержавеющую сталь 316, обеспечивающую повышенную стойкость к точечной и щелевой коррозии.

Тензодатчики представляют собой тензодатчики, расположенные в нескольких точках под платформой для обеспечения стабильных показаний веса независимо от положения груза на платформе. Емкость весоизмерительного датчика соответствует номинальной грузоподъемности платформы с соответствующим расчетным запасом, позволяющим выдерживать кратковременные перегрузки, возникающие при промышленном использовании. Сигнальные кабели тензодатчиков проложены через герметичные кабелепроводы к корпусу индикатора.

Конструкция источника питания и двухрежимная работа

Весы работают от сети переменного тока (220 В) в нормальных условиях со встроенной аккумуляторной батареей 6 В, 4 А, обеспечивающей резервную и беспроводную работу. Архитектура с двойным питанием выполняет несколько практических функций в промышленных условиях. Аккумулятор заряжается автоматически, когда весы подключены к сети переменного тока, и обеспечивает время работы, достаточное для полной рабочей смены при типичных условиях использования.

Беспроводная работа позволяет размещать весы в местах, где розетки электропитания недоступны, например, на временных контрольно-пропускных пунктах, в погрузочных доках или на открытых приемных пунктах под навесом. Аккумулятор также поддерживает работу во время кратковременных перебоев в подаче электроэнергии, предотвращая потерю данных во время операций взвешивания. Индикатор низкого заряда батареи на светодиодном дисплее предупреждает оператора о необходимости подзарядки. Режим энергосбережения снижает яркость дисплея и активность процессора в периоды простоя, чтобы продлить время работы от батареи.

Процесс печати и рабочие режимы

Встроенный термопринтер принимает стандартные рулоны термобумаги или клейкие этикетки. Печать инициируется оператором с помощью специальной клавиши на индикаторной мембранной клавиатуре или конфигурируется для автоматического запуска при получении стабильных показаний веса и превышении веса минимального порога. Содержимое печати настраивается и может включать значение веса (нетто или брутто), единицу измерения, дату и время, порядковый номер билета и определяемый пользователем текст заголовка.

Индикатор обеспечивает основные функции взвешивания, включая сброс нуля, ручную и предустановленную тару, переключение отображения веса брутто/нетто и накопление веса для пакетирования нескольких позиций. Встроенная функция сигнализации поддерживает настройку верхнего и нижнего предела веса со звуковым оповещением, когда измеренный вес выходит за пределы допустимого диапазона. Память веса сохраняет последний вес и общую сумму накоплений во время циклов включения и выключения.

Типичные места развертывания

FAQ (часто задаваемые вопросы)

В чем разница между конструкцией платформы из углеродистой стали и нержавеющей стали?
Углеродистая сталь с покрытием из запеченной эмали обеспечивает структурную прочность для стандартных промышленных помещений внутри помещений. Лакокрасочное покрытие защищает от атмосферной коррозии, но может быть повреждено ударами или агрессивными химикатами. Нержавеющая сталь 304 обеспечивает внутреннюю коррозионную стойкость по всей толщине материала и рекомендуется для пищевой, фармацевтической, химической или влажной среды. Нержавеющая сталь 316 обеспечивает дополнительную устойчивость к хлоридам и подходит для морской среды или атмосферы химических процессов.

Как долго работает аккумулятор при беспроводной работе?
Время работы аккумулятора зависит от частоты использования, яркости дисплея и непрерывности использования принтера. При обычном прерывистом использовании и умеренной печати аккумулятор обеспечивает полную рабочую смену. Непрерывная печать больших партий сократит время выполнения. Индикатор низкого заряда батареи заранее предупреждает об автоматическом выключении. Полная подзарядка от сети переменного тока требует нескольких часов.

Может ли функция печати активироваться автоматически, когда предмет помещается на весы?
Весы можно настроить на автоматическую печать, когда показания веса стабилизируются и превышают предварительно установленный минимальный порог. Этот режим автоматической печати подходит для повторяющегося взвешивания аналогичных предметов, когда ручное нажатие клавиш не требуется. Для приложений, требующих проверки оператора перед печатью, также доступен режим ручного запуска.

Какие интерфейсы связи доступны для подключения весов к компьютеру или сети?
Дополнительные интерфейсы включают RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi и 4G IoT. Они поддерживают передачу данных о весе на подключенный ПК, ПЛК или хост-систему. Конкретный формат данных и протокол передачи настраиваются в соответствии с принимающей системой. USB-накопитель позволяет пакетно экспортировать записи о весе для автономного анализа.

Как калибруются весы после установки или перемещения?
Калибровка выполняется с использованием сертифицированных испытательных гирь, соответствующих грузоподъемности платформы. Доступ к процедуре (одноточечной или многоточечной) осуществляется через клавиатуру индикатора, следуя меню калибровки в руководстве пользователя. Для грузоподъемности в несколько сотен килограммов рекомендуется использовать несколько точек калибровки по всему диапазону для проверки линейности. Рекомендуется проводить регулярную проверку калибровки как часть системы качества предприятия.
